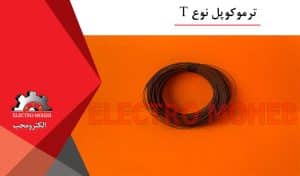

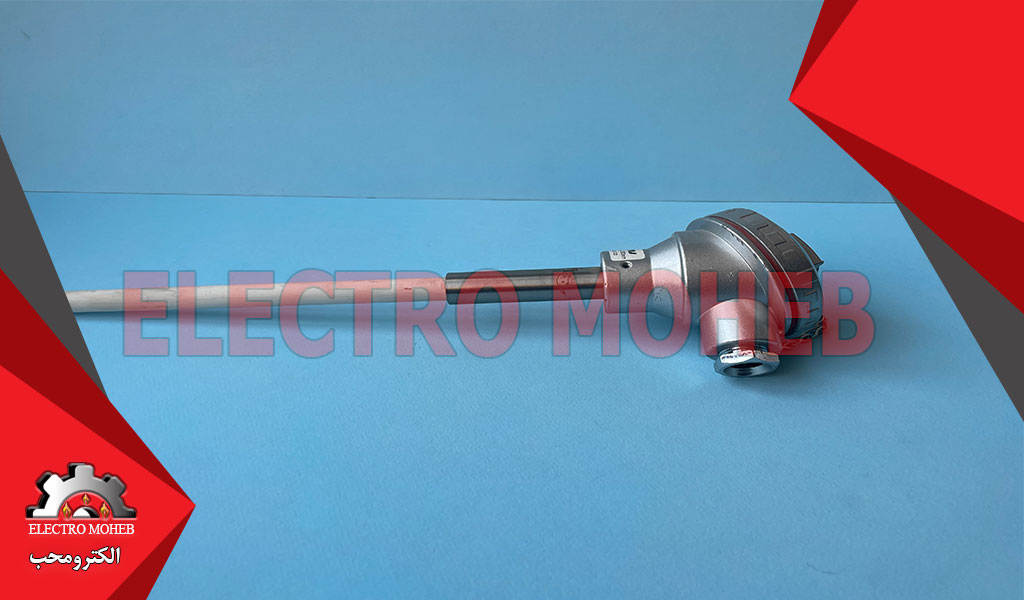

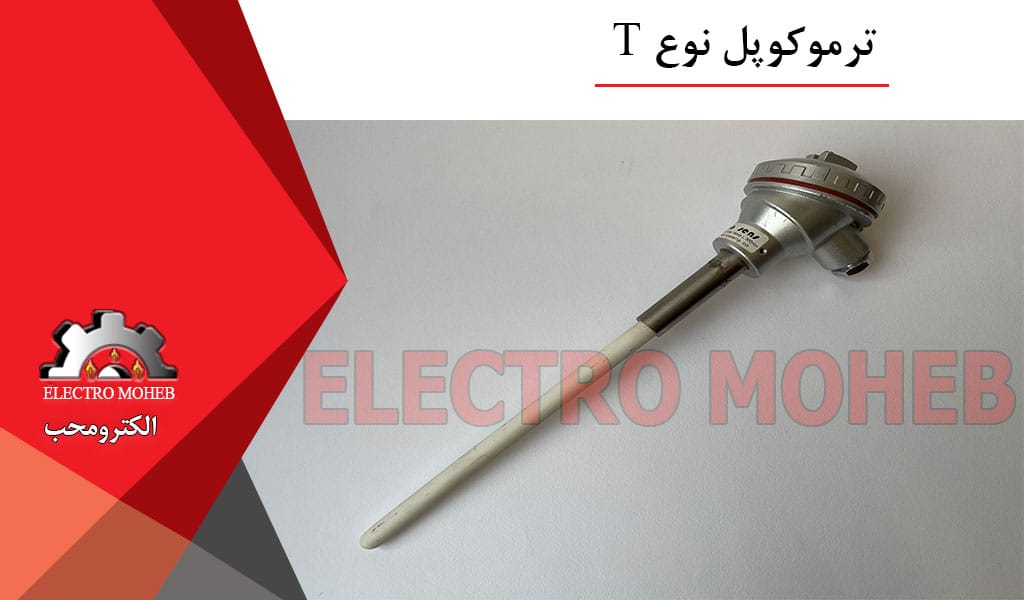

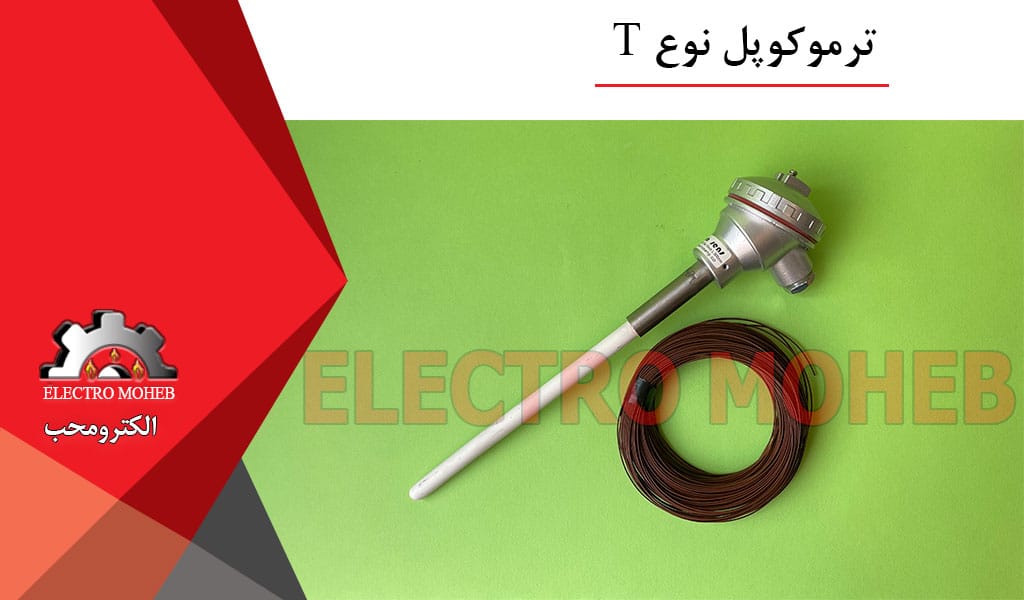

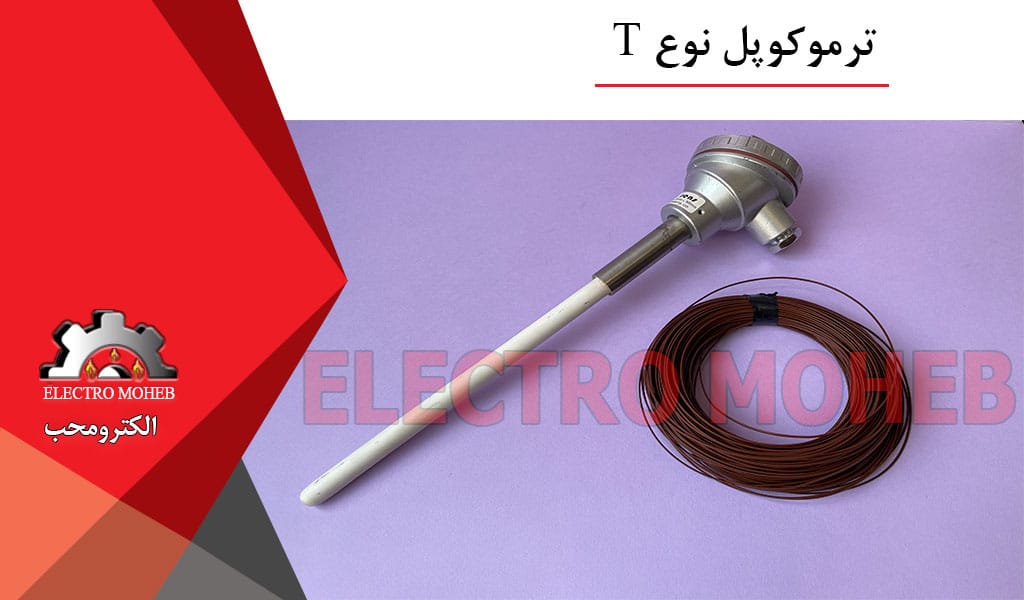

ترموكوپل تیپ T

ترموکوپل تیپ T (مس/کنستانتان): نوع T یک ترموکوپل بسیار پایدار است.

و اغلب در کاربردهای دمای بسیار پایین مانند کرایوژنیک یا فریزرهای بسیار کم استفاده می‌شود.

در محیط‌های آزمایشگاهی دیگر نیز یافت می‌شود. نوع T دارای تکرارپذیری عالی بین (-200C تا 200C) است.

محدوده دمایی نوع T:

درجه سیم درجه حرارت ترموکوپل تیپ T،  (270- تا 370 درجه سانتی‌گراد)

سیم پسوند، (0 تا 200 درجه سانتی‌گراد)

دقت نوع T (هر کدام بیشتر باشد)

استاندارد: +/- 1.0C یا +/-.75٪

محدودیت‌های ویژه خطا: +/- 0.5C یا 0.4٪

چرا ترموکوپل تیپ T را ترجیح می‌دهیم:

آنها ثابت می‌کنند که پایداری بالایی در دماهای زیر صفر دارند که به همین دلیل در طیف گسترده ای از کاربردهای برودتی و دمای پایین استفاده می‌شود.

به خوبی برای اکسیداسیون مناسب است.

ترموکوپل های نوع T را می‌توان در اتمسفر با فشار بی اثر استفاده کرد.

دقت بالایی را ارائه می‌دهد زیرا می‌تواند در حضور رطوبت بدون اکسید شدن عملکرد خوبی داشته باشد.

هنگامی که توسط عایق معدنی متراکم و غلاف بیرونی مناسب محافظت می‌شوند، معمولاً 0 تا 350 درجه سانتی‌گراد (32 تا 662 درجه فارنهایت) دارند.

ترکیب‌بندی ترموکوپل تیپ T:

در c پایه مثبت از مس و پایه منفی از مخلوط 55 درصد مس و 45 درصد نیکل تشکیل شده است که آلیاژ کنستانتان معروف است.

مواد عایق ترموکوپل تیپ T:

در ترموکوپل نوع T عمدتاً از عایق MgO استفاده می‌شود.

با توجه به بسیاری از ویژگی‌های مطلوب MgO مانند:

• پاسخ سریع
• اندازه متراکم
• محدوده دمایی گسترده
• شکل‌پذیری
• توانایی جوش
• دوام
• دقت
• شوک حرارتی و مقاومت در برابر لرزش

آن را به گزینه ای عالی برای تقریباً تمام کاربردهای آزمایشگاهی یا فرآیندی تبدیل می‌کند.

عایق استاندارد MgO شامل حد استاندارد ANSI/ASTM مواد رسانای خطا و عایق استاندارد (96%) خالص است.

عایق MgO تحمل کالیبراسیون اولیه را برای ترموکوپل تیپ T در محدوده دمایی 0 تا 750 درجه سانتی‌گراد فراهم می‌کند.

تحمل استاندارد آن +2.2 درجه سانتی‌گراد یا +0.75٪ است که برای این ترموکوپل ها مناسب است.

مزایا و معایب ترموکوپل تیپ T

طرفداران

• قابل استفاده در اتمسفر اکسید کننده و کاهنده
• مقاوم در برابر زنگ زدگی و خوردگی
• بهترین برای برودتی و دمای پایین

منفی

ترموکوپل برای دمای بالای 370 درجه سانتی‌گراد مناسب نیست.

موارد استفاده:

– برای اندازه گیری دمای برودتی و پایین استفاده می‌شود.

– مورد استفاده در بانک‌های خون، آزمایشگاه‌ها و غیره.

– در فریزرهای فوق کم استفاده می‌شود.

– اینها در لوله‌های فلزی سفت و سخت که معمولاً در مجموعه‌های ترموول یا سر استفاده می‌شود.
