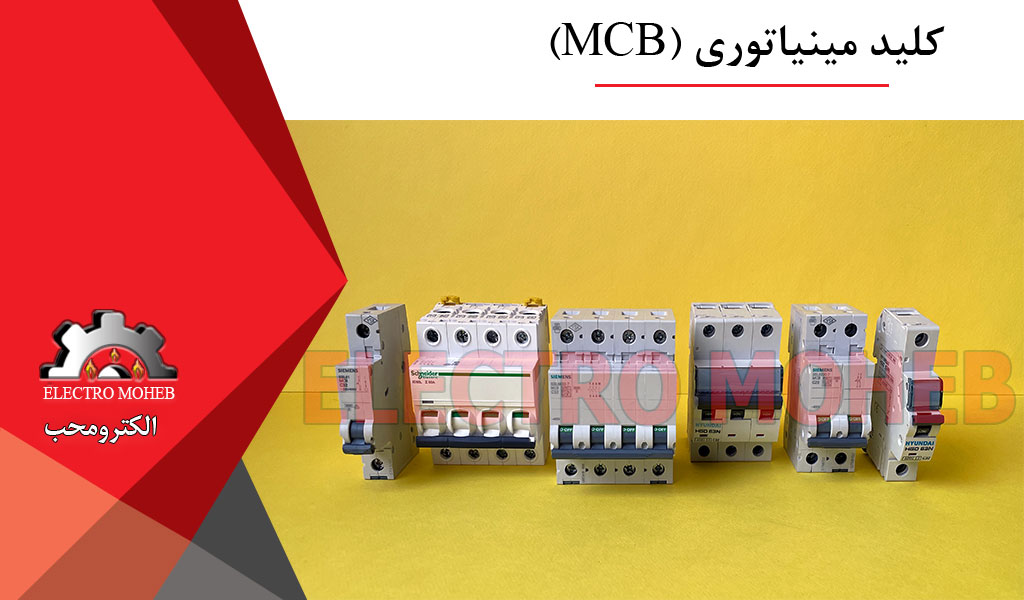

کلید مینیاتوری چیست؟

کلید مینیاتوری یا MCB مخفف Miniature Circuit Breaker است که به عنوان قطع‌کننده مدار مینیاتوری نیز شناخته می‌شود.

این یک وسیله الکتریکی مهم است که برای محافظت از مدارهای الکتریکی در برابر خطاهای اضافه بار یا اتصال کوتاه استفاده می‌شود.

اضافه جریان در یک مدار الکتریکی می‌تواند ناشی از اتصال کوتاه، اضافه بار یا طراحی معیوب باشد. MCB ها در کاربردهای مسکونی و تجاری استفاده می‌شوند.

MCB جایگزین بهتری برای فیوزها است زیرا در صورت تشخیص اضافه بار نیازی به تعویض ندارد.

برخلاف فیوزها، MCBها به راحتی قابل استفاده هستند و بنابراین ایمنی و راحتی عملیاتی بیشتری را بدون متحمل شدن هزینه‌های عملیاتی بالا ارائه می‌دهند.

کلید مینیاتوری با ابعاد جمع و جور خود، هم در سیستم‌های الکتریکی تک فاز و هم در سیستم‌های الکتریکی سه فاز با جریان نامی نسبتاً کم استفاده می‌شوند.

به لطف ماهیت قابل استفاده مجددشان، کلیدهای مینیاتوری (MCB) به طور فزاینده‌ای جایگزین کلیدهای سنتی در سیستم‌های الکتریکی خانگی شده‌اند.

نصب MCBها به کاربران آرامش خاطر هنگام استفاده از تجهیزات الکتریکی را می‌دهد و خطر اتصال کوتاه یا آتش‌سوزی را که می‌تواند به تجهیزات آسیب برساند یا ایمنی انسان را به خطر بیندازد، به حداقل می‌رساند.

علاوه بر این، MCBهای سه فاز را می‌توان در سیستم‌های الکتریکی صنعتی نیز پیاده‌سازی کرد.

کلیدهای مینیاتوری (MBC) ویژگی‌های بسیاری را ارائه می‌دهند که به محافظت از سیستم‌های الکتریکی کمک می‌کنند.

آنها به گونه‌ای طراحی شده‌اند که در صورت اضافه بار یا اتصال کوتاه به طور خودکار باز شوند.

هنگامی که ولتاژ یا جریان از سطوح ایمن فراتر رود، MCB مدار را قطع می‌کند تا از سیستم و کاربران آن محافظت کند.

یکی دیگر از ویژگی‌های مفید کلید مینیاتوری، تشخیص خطا است که به کاربران امکان می‌دهد سیستم‌های الکتریکی را دقیق‌تر و کارآمدتر نظارت و کنترل کنند.

دسته‌بندی کلید مینیاتوری

کلیدهای مینیاتوری (MCB) بر اساس کاربردهای مختلفشان به انواع مختلفی تقسیم می‌شوند. در اینجا رایج‌ترین انواع MCB و کاربردهای آنها بیان می‌شود:

نوع B: معمولاً در کابردهای خانگی استفاده می‌شوند. آنها برای دستگاه‎‌های جریان کم مناسب هستند و معمولاً از سیستم‌های روشنایی در خانه‌ها محافظت می‌کنند.

نوع C: در مناطق تجاری و تأسیسات صنعتی کوچک استفاده می‌شوند. آنها می‌توانند اضافه جریان‌های متوسط را تحمل کنند و برای دستگاه‌های با جریان مصرفی بالاتر مناسب هستند.

نوع D: در کاربردهای صنعتی استفاده می‌شوند. مناسب برای دستگاه‌هایی با جریان مصرفی بالا و به ویژه دستگاه‌های محافظ مانند موتورها.

کلیدهای مینیاتوری (MCB) در طیف گسترده‌ای از سیستم‌های الکتریکی، از کاربردهای مسکونی تا صنعتی، مورد استفاده قرار می‌گیرند.

آنها یک جزء ضروری برای ارائه حفاظت در برابر اضافه جریان و اتصال کوتاه در کاربردهای ولتاژ بالا هستند.

نوع K: کلید مینیاتوری K می‌تواند جریانی معادل 8 تا 12 برابر ظرفیت نامی خود را تحمل کند. این کلید معمولاً در دستگاه‌های سنگین مانند کمپرسورها، موتورهای سیم‌پیچی و دستگاه‌های اشعه ایکس استفاده می‌شود.

نوع Z: با 2 تا 3 برابر جریان نامی فعال می‌شود. برای دستگاه‌های حساس مانند نیمه‌رسانا‌ها طراحی می‌شود.

ساختار و اصول کار MCB

کلید مینیاتوری شامل قسمت‌هایی به شرح زیر می‌باشد:

کنتاکت‌ها: MCBها معمولاً دارای 3 سطح کنتاکت (کنتاکت اصلی، کنتاکت کمکی، قوس) یا 2 سطح کنتاکت (کنتاکت اصلی و قوس) هستند.

مکانیزم قطع و وصل شدن: دو روش برای قطع و وصل کردن MCB وجود دارد (دستی و الکترومکانیکی)، دستی برای MCBهایی با جریان نامی کم. الکترومکانیکی برای MCBهایی با جریان نامی زیاد.

قلاب محافظ: 2 نوع قلاب محافظ وجود دارد: قلاب نوع الکترومغناطیسی و قلاب نوع رله حرارتی. قلاب‌های محافظ برای محافظت از تجهیزات الکتریکی در برابر اضافه بار و اتصال کوتاه استفاده می‌شوند.

جعبه مهار قوس: دو نوع دستگاه مهار قوس وجود دارد: قوس نیمه قطع و قوس باز. نوع نیمه قطع در محفظه مهر و موم MCB قرار می‌گیرد و دارای یک سوراخ تهویه است. نوع باز با ولتاژ بالای 1000 ولت استفاده می‌شود.

محفظه: MCB دارای یک محفظه پلاستیکی برای محافظت و ایمن‌سازی اجزای داخلی دستگاه است.

MCBها مشابه سایر قطع‌کننده‌های مدار که محافظت در برابر اضافه بار و اتصال کوتاه را فراهم می‌کنند، عمل می‌کنند.

هنگامی که جریان از آستانه مجاز فراتر می‌رود، نوار دو فلزی گرم و خم می‌شود و یک مکانیزم فنری را فعال می‌کند که کنتاکت‌ها را باز کرده و مدار را قطع می‌کند.

کلید مینیاتوری باید به صورت دستی تنظیم مجدد شود تا برق دوباره برقرار شود. این مکانیزم سیستم الکتریکی را از شرایط اضافه جریان و اضافه بار محافظت می‌کند.

کلیدهای مینیاتوری بر اساس فاز

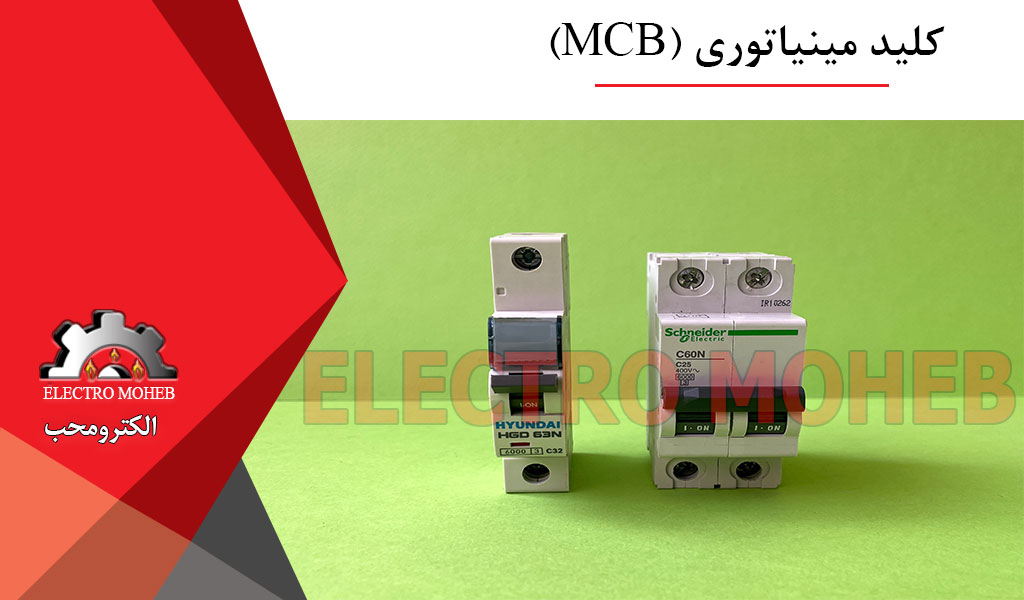

MCB تک فاز چیست؟

MCB تک فاز نوعی وسیله سوئیچینگ است که از سیم تک فاز در یک مدار الکتریکی محافظت می‌کند.

این نوع در شبکه‌های برق تک فاز استفاده می‌شود و از فاز داغ (یا L) در کابینت‌های برق برای محافظت از خطوط روشنایی یا پریزها محافظت می‌کند.

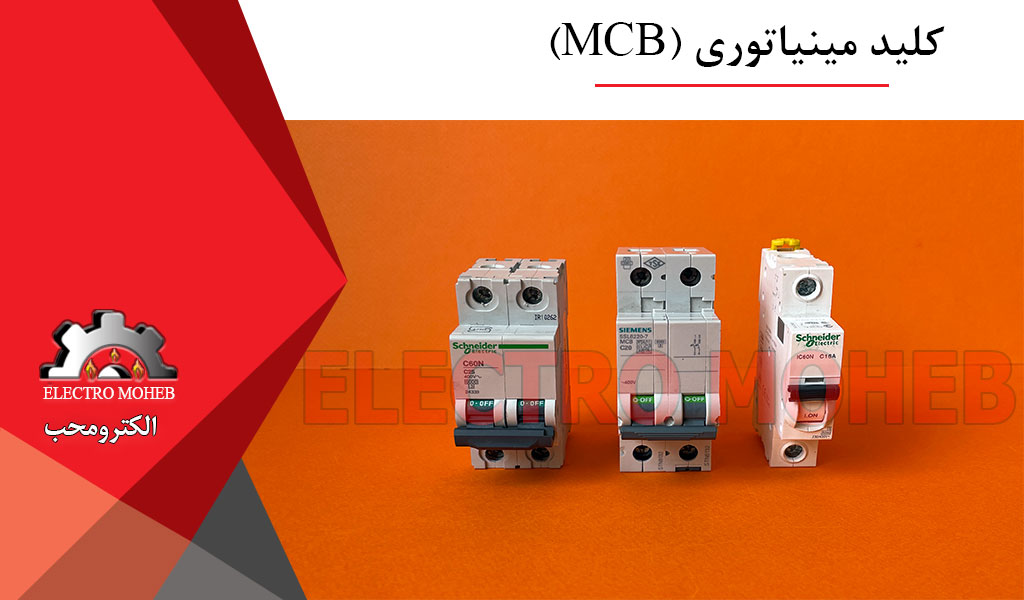

MCB دو فاز چیست؟

MCB دو فاز (1 فاز – 2 قطب) نوعی وسیله سوئیچینگ است که از 2 سیم (فاز – نول) در مدار محافظت می‌کند.

این نوع در شبکه برق تک فاز استفاده می‌شود و از سیم فاز (گرم یا L) و سیم نول (سرد یا N) محافظت می‌کند.

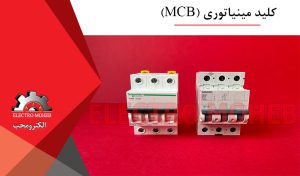

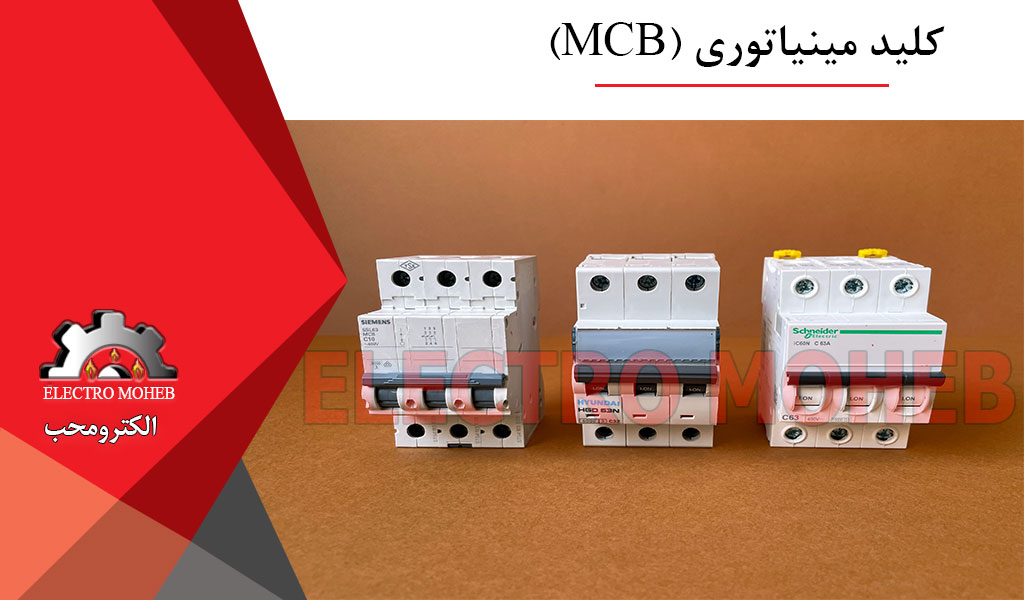

MCB سه فاز چیست؟

MCB سه فاز نوعی وسیله سوئیچینگ است که از سیم‌های 3 فاز در مدار محافظت می‌کند. این نوع در شبکه برق 3 فاز استفاده می‌شود و از سیم‌های 3 فاز (L1، L2، L3) محافظت می‌کند.

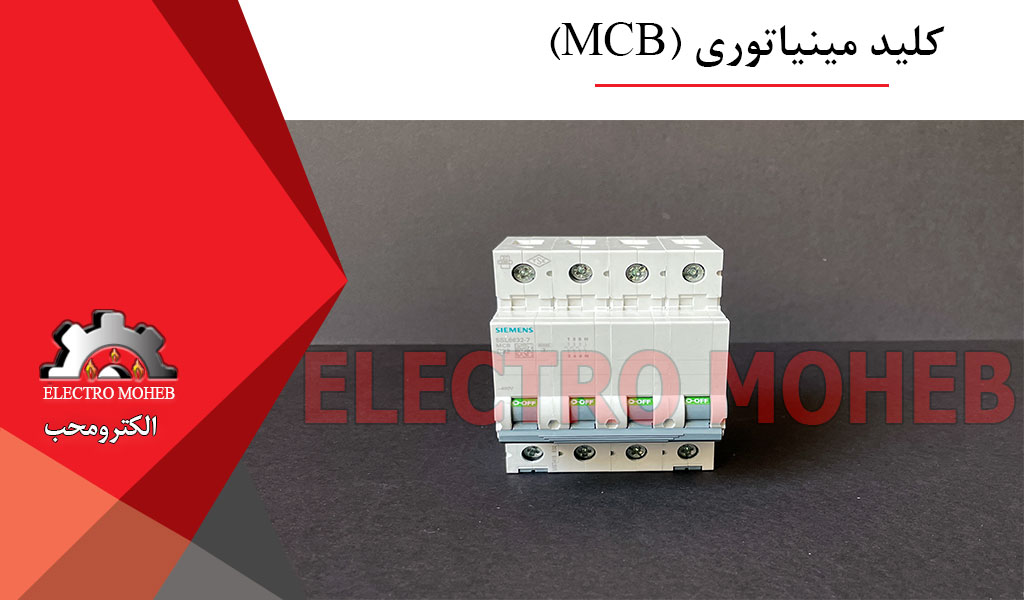

MCB چهار فاز چیست؟

کلید مینیاتوری چهار پل یا کلید مینیاتوری سه فاز – چهار پل، نوعی وسیله سوئیچینگ است که از 4 سیم (سیم‌های سه فاز – نول) در مدار محافظت می‌کند.

این نوع کلید در شبکه‌های برق سه فاز استفاده می‌شود و از سیم‌های سه فاز (L1، L2، L3) و سیم نول (سرد یا N) محافظت می‌کند.

کاربردهای معمول MCBها عبارتند از:

ساختمان‌های مسکونی و تجاری: قطع‌کننده‌های مدار اغلب به عنوان دستگاه‌های حفاظت اولیه در تأسیسات الکتریکی ولتاژ پایین در خانه‌ها، ادارات و سایر ساختمان‌ها استفاده می‌شود.

آنها اغلب در واحدهای مصرفی، تابلوهای توزیع یا تابلوهای برق ادغام می‌شوند تا در برابر اضافه جریان، اتصال کوتاه و اضافه بار محافظت کنند.

کاربردهای صنعتی: از کلید مینیاتوری در صنعت برای حفاظت الکتریکی تجهیزات مختلف مانند موتورها، پمپ‌ها و سایر انواع ماشین‌آلات نیز استفاده می‌شود.

آنها همراه با سایر دستگاه‌های حفاظتی مانند کنتاکتورها، رله‌ها و فیوزها برای ایجاد یک سیستم حفاظتی کامل به کار می‌روند.

کاربردهای خودرو: قطع‌کننده‌های مدار اغلب در کاربردهای خودرو برای محافظت در برابر اضافه جریان و اتصال کوتاه استفاده می‌شوند.

آنها معمولاً در سیستم‌های توزیع برق خودرو یافت می‌شوند و از اجزای مختلفی مانند چراغ‌ها، برف‌پاک‌کن‌ها و موتورها محافظت می‌کنند.

در مقابل، قطع‌کننده‌های مدار سنتی معمولاً بزرگتر هستند و برای جریان‌های نامی و سطوح ولتاژ بالاتر استفاده می‌شوند، که معمولاً در کابردهای صنعتی با توان بالا مانند کارخانه‌ها، نیروگاه‌ها و ماشین‌آلات سنگین یافت می‌شوند.

آنها همچنین در سیستم‌های توزیع برق، مانند پنل اصلی قطع‌کننده یا تابلو برق، برای محافظت در برابر اضافه جریان، اتصال کوتاه و خطای زمین استفاده می‌شوند.

مزایای کلید مینیاتوری

اندازه جمع و جور: نصب کلیدهای مینیاتوری در فضاهای محدود، با توجه به اندازه کوچک آنها، آسان است. آنها همچنین سبک وزن هستند و این آنها را برای کاربردهایی که وزن عامل مهمی است، ایده‌آل می‌کند.

طراحی ماژولار آنها تعویض واحدهای جداگانه را بدون تأثیر بر بقیه سیستم آسان می‌کند.

عملکرد سریع: قطع‌کننده‌های مدار به گونه‌ای طراحی شده‌اند که به سرعت عمل کرده و جریان برق را در عرض چند میلی‌ثانیه هنگام تشخیص خطا قطع کنند و از مدار و دستگاه‌های متصل در برابر آسیب محافظت کنند.

حساسیت بالا: MCBها می‌توانند حتی اضافه‌بارهای جزئی و مدارهای کوتاه را تشخیص دهند، که آنها را به یک وسیله حفاظتی مؤثر برای سیستم‌های الکتریکی تبدیل می‌کند.

انواع کلید مینیاتوری

با توجه به عوامل مختلفی مانند جریان نامی، ولتاژ نامی و مشخصات قطع، انواع مختلفی از قطع‌کننده مدار وجود دارد. برخی از رایج‌ترین انواع مورد استفاده عبارتند از:

حرارتی: کلیدهای حرارتی زمانی که افزایش دما ناشی از جریان عبوری از مدار از یک آستانه مشخص فراتر رود، قطع می‌کنند.

آنها یک نوار دو فلزی دارند که خم می‌شود و کلید را قطع می‌کند.

مغناطیسی: کلیدهای مغناطیسی زمانی که نیروی مغناطیسی توسط جریان جاری در مدار از یک آستانه مشخص فراتر رود، قطع می‌کنند.

آنها به یک سلونوئید مجهز هستند که فنر قطع را می‌کشد و کلید را قطع می‌کند.

هیبریدی (ترکیبی): کلیدهای ترکیبی ویژگی‌های کلیدهای حرارتی و مغناطیسی را با هم ترکیب می‌کنند.

آنها از یک نوار دو فلزی و یک سلونوئید تشکیل شده‌اند و با افزایش دما یا نیروی مغناطیسی توسط جریان فعال می‌شوند.

الکترونیکی: این کلیدهای قطع و وصل از قطعات الکترونیکی برای نظارت بر جریان و قطع مدار استفاده می‌کنند.

آنها حساس‌تر هستند و امکان قطع سریع‌تر و دقیق‌تر را نسبت به کلیدهای حرارتی و مغناطیسی فراهم می‌کنند.

جریان نشتی: کلیدهای جریان نشتی در مدارهای جریان مستقیم استفاده می‌شوند و در برابر خطای زمین و اتصال کوتاه محافظت می‌کنند.

آنها جریان جاری در سیم‌های فاز و نول را کنترل می‌کنند و هنگامی که اختلاف از یک آستانه مشخص بیشتر شود، کلید را قطع می‌کنند.

کلید محافظ جان جریان نشتی (MCCB): کلیدهای محافظ جان جریان نشتی را در برابر شوک الکتریکی و آتش‌سوزی ناشی از خطای اتصال زمین محافظت می‌کنند.

آنها جریان جاری در سیم‌های فاز و نول را کنترل می‌کنند و هنگامی که اختلاف از یک آستانه مشخص بیشتر شود، کلید محافظ جان را قطع می‌کنند.

ایزوله: این نوع MCB به عنوان سوئیچ برای ایزوله کردن یک مدار استفاده می‌شوند. آنها مکانیزم قطع ندارند و برای قطع مدار به منظور تعمیر و نگهداری یا آزمایش استفاده می‌شوند.
