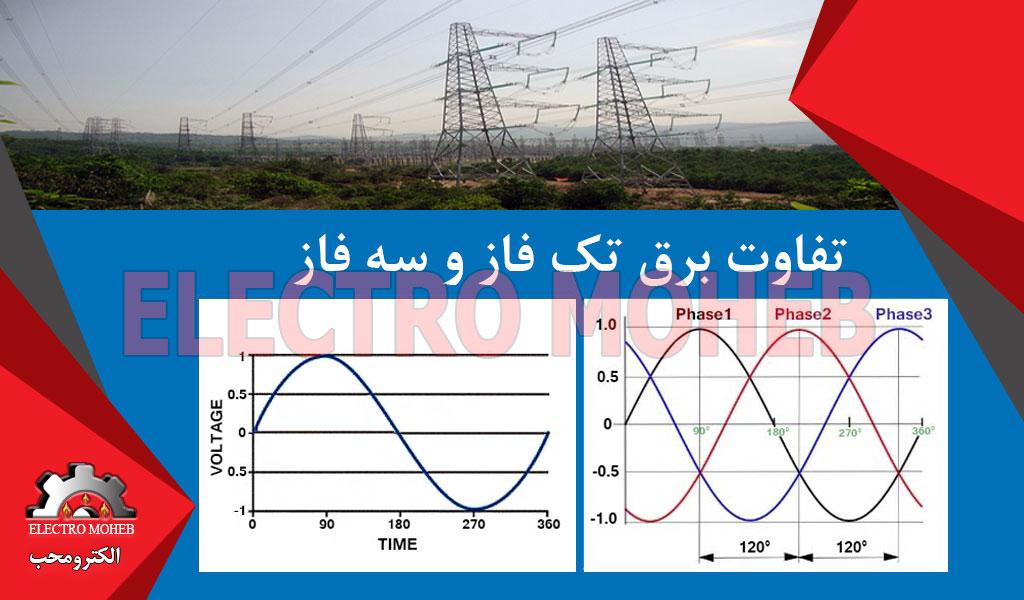

تفاوت برق تک فاز و سه فاز چیست؟

سیستم‌های برق در شبکه‌های توزیع به سیستم‌های تک فاز و سه فاز طبقه‌بندی می‌شوند. در خطوط انتقال برق، شاخه‌های انرژی مستقل حامل ولتاژ، فاز نام‌گذاری می‌شوند.

به عبارت دیگر، در سیستم‌های قدرت، سیم‌پیچ‌هایی که با زاویه 120 درجه روی استاتور تابیده شده‌اند، به دلیل میدان مغناطیسی که توسط چرخش روتور تولید می‌شوند، انرژی الکتریکی با اختلاف زاویه 120 درجه در سراسر سیم‌پیچ‌ها ایجاد می‌کنند.

سیستم‌های تک فاز و سه فاز نقش حیاتی در انتقال برق از نیروگاه‌ها به کاربران نهایی، چه مسکونی، تجاری یا صنعتی ایفا می‌کنند.

برق تک فاز و سه فاز از چندین جنبه، مانند ساخت و ساز و عملکرد، تفاوت‌های قابل توجهی دارند، اما هر دو در این نکته مشترک هستند که برای انتقال برق استفاده می‌شوند.

سیستم‌های تک فاز که معمولاً در محیط‌های مسکونی یافت می‌شوند، انرژی را برای کاربرانی که به سطوح توان پایین نیاز دارند، تأمین می‌کنند.

برعکس، سیستم‌های سه فاز بخش جدایی‌ناپذیر صنایع سنگین و سبک هستند زیرا امکان توزیع کارآمد سطوح توان بالای مورد نیاز این نوع کاربران را فراهم می‌کنند.

تفاوت بین برق تک فاز و سه فاز در تعداد سیم‌ها، ولتاژ و هدف استفاده می‌باشد. برق تک فاز از دو سیم (گرم، سرد) با ولتاژ 220 ولت، عمدتاً برای مصارف خانگی استفاده می‌کند.

در حالی که برق سه فاز از 4 سیم (3 سیم گرم، 1 سیم سرد) با ولتاژ 380 ولت استفاده می‌کند که اغلب برای تولیدات صنعتی و بارهای بزرگ استفاده می‌شود.

برای درک بهتر هر نوع و انتخاب مناسب برای نیازهای خود، ابتدا بیایید مفاهیم برق سه فاز و تک فاز را به طور مفصل بیاموزیم.

این مقاله تفاوت بین برق تک فاز و سه فاز را برجسته می‌کند و پیکربندی‌های الکتریکی، مکانیسم‌های انتقال قدرت، راندمان و موارد استفاده معمول آنها را بررسی می‌کند.

منظور از برق تک فاز چیست؟

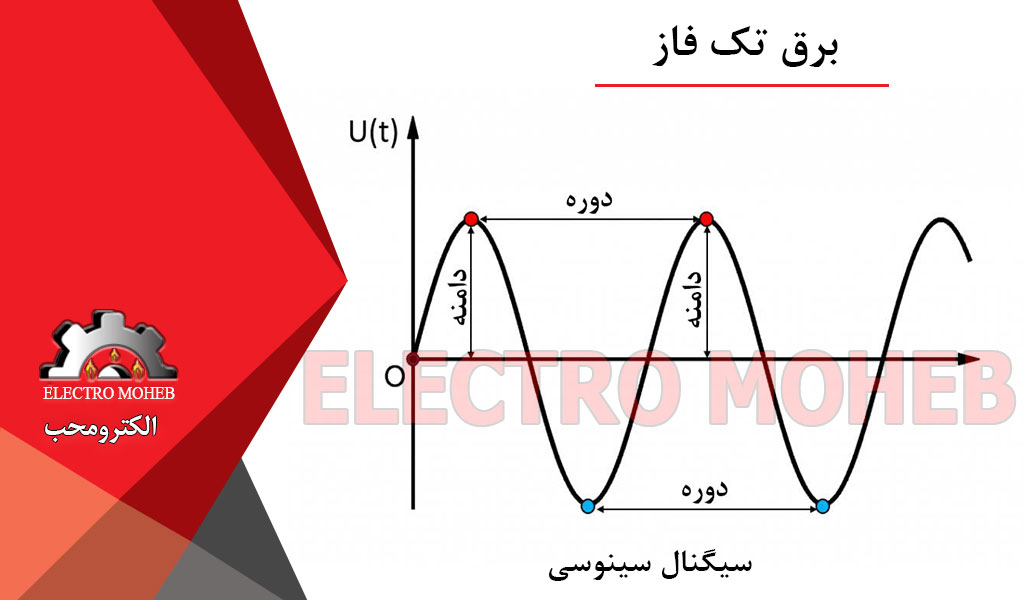

سیستم الکتریکی تک فاز نوعی سیستم برق جریان متناوب است که بر اساس یک شکل موج واحد که با گذشت زمان به صورت سینوسی تغییر می‌کند، کار می‌کند.

در اینجا برخی از جنبه‌های کلیدی و کاربردهای سیستم‌های تک فاز بیان می‌شود:

تعریف: سیستم تک فاز، یک سیستم توزیع الکتریکی جریان متناوب تک فاز است، یعنی سیستمی با یک هادی فعال.

فازها: یک سیستم تک فاز از یک فاز و دو هادی تشکیل می‌شود: هادی فاز و هادی نول.

هنگامی که یک سیستم تک فاز تغذیه می‌شود، ولتاژی از هادی فاز عبور می‌کند و بنابراین یک جریان متناوب ایجاد می‌شود که می‌تواند با شکل موج سینوسی نمایان شود.

شدت جریان به توان مورد نیاز بار بستگی دارد.

ولتاژ: هادی فاز یک سیستم تک فاز دارای ولتاژی تقریباً 230 ولت و فرکانس ثابت 50 هرتز است که جریان را به بار متصل به آن منتقل می‌کند.

هادی خنثی در پتانسیل صفر قرار دارد و وظیفه قطع مداری که بار را تغذیه می‎‌کند بر عهده دارد.

کاربرد: سیستم تک فاز معمولاً برای توزیع برق در کاربردهای مسکونی، تجاری یا صنعتی سبک، که در آنها بار کل نسبتاً کم است یا توان مورد نیاز محدود است، استفاده می‌شود.

مزایا: طراحی و اجرای سیستم‌های تک فاز نسبتاً ساده است و فقط به اتصال هادی‌های فاز و نول نیاز دارد.

بنابراین، سیستم‌های توزیع برق تک فاز به راحتی نصب و نگهداری می‌شوند. همین امر آنها را برای کاربردهای مسکونی با نیاز کم به برق مناسب می‌کند.

منظور از برق سه فاز چیست؟

سیستم سه فاز نوعی سیستم قدرت جریان متناوب است که معمولاً برای تأمین برق در محیط‌های صنعتی و تجاری مورد توجه قرار می‌گیرد.

در اینجا کاربردهای کلیدی سیستم‌های سه فاز بیان می‌شود:

تعریف: سیستم سه فاز، یک سیستم تولید، انتقال و توزیع برق جریان متناوب سه فاز است، یعنی سیستمی با سه هادی فعال.

فازها: یک سیستم سه فاز از سه فاز تشکیل می‌شود و می‌تواند با استفاده از حداقل سه هادی ایجاد شود.

در یک سیستم سه فاز، همیشه سه هادی فعال، یکی برای هر فاز، و احتمالاً یک هادی خنثی وجود دارد. وجود یک هادی خنثی به نوع سیستم سه فاز بستگی دارد.

در مورد یک سیستم سه فاز متقارن و متعادل، از هادی خنثی استفاده نمی‌شود زیرا غیر ضروری است. زیرا جریان عبوری از آن صفر خواهد بود.

ولتاژ: هر هادی فاز دارای ولتاژ 230 ولت است. بین فازها ولتاژی معادل 400 ولت وجود دارد که برابر با √3 برابر ولتاژ بین فاز و نول است (230*1.732≈400).

انواع مختلفی از سیستم‌های سه فاز وجود دارد که رایج‌ترین آنها سیستم متعادل است.

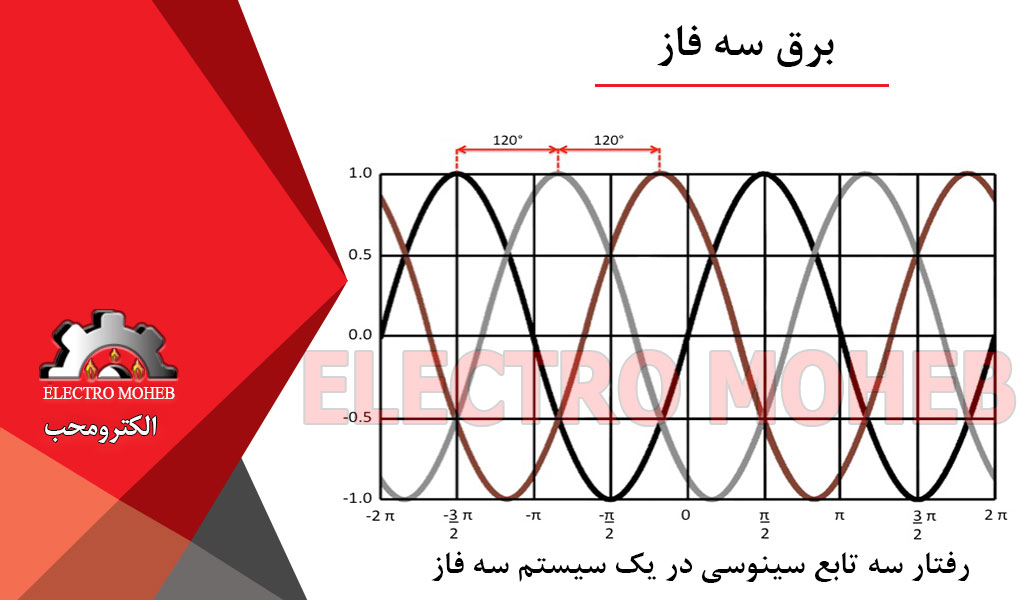

در سیستم سه فاز متعادل، فازها همزمان می‌شوند و 120 درجه با یکدیگر اختلاف فاز دارند. این تغییر فاز امکان تحویل پایدار توان الکتریکی را در همه زمان‌ها فراهم می‌کند.

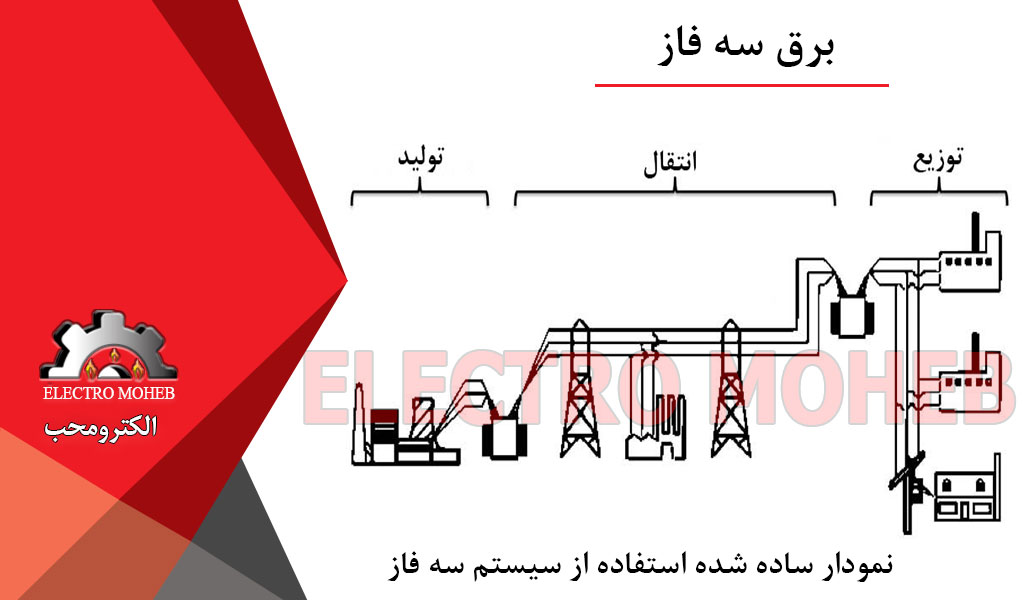

کاربرد: سیستم سه فاز در ترکیب با ژنراتورها برای بخش تولید برق، ترانسفورماتورهایی که ولتاژ را برای انتقال در خطوط راه دور افزایش و در نهایت کاهش می‌دهند و آن را به مقادیر مورد نظر برای کاربران برمی‌گردانند، استفاده می‌شود: 230 ولت فاز به نول، 400 ولت فاز به فاز.

مزایا: سیستم‌های سه فاز انتقال توان ثابتی را به بار فراهم می‌کنند و برای توزیع کارآمد توان در فواصل طولانی مناسب هستند. سیستم‌های سه فاز به دلیل توانایی‌شان در ارائه مقادیر زیادی توان به صورت کارآمد، برای کاربردهای صنعتی و تجاری ضروری هستند.

تفاوت بین برق تک فاز و سه فاز چیست؟

تفاوت اصلی بین تک فاز و سه فاز در پیکربندی، تحویل برق، راندمان و کاربردهای معمول است. در اینجا یک مقایسه دقیق بیان می‌شود:

انتقال نیرو:

• تک فاز: مناسب برای کاربردهای کم مصرف.
• سه فاز: مناسب برای کاربردهای توان بالاتر و با راندمان بیشتر در فواصل طولانی.

هزینه نصب و راه‌اندازی:

• تک فاز: نصب ساده‌تر و ارزان‌تر.
• سه فاز: نصب آن پیچیده‌تر و گران‌تر است، اما مزایای بهره‌وری بلندمدت را ارائه می‌دهد.

کارایی:

• تک فاز: راندمان کمتری دارد، به خصوص در مسافت‌های طولانی.
• سه فاز: کارآمدتر، با انتقال برق روان‌تر به ماشین‌آلات سنگین.

کاربرد:

• تک فاز: مسکونی و صنایع سبک.
• سه فاز: صنایع صنعتی و سبک (مثلاً کارگاه‌ها)

هادی خنثی:

• تک فاز: سیم نول در یک سیستم تک فاز ضروری است زیرا یک مسیر برگشت برای جریانی که از طریق هادی فاز به بار می‌رسد، ایجاد می‌کند. سیم نول مداری را که برق را به بار منتقل می‌کند، کامل می‌کند.

• سه فاز: سیم نول برای ایجاد یک مسیر برگشت برای جریان نامتعادل در یک سیستم سه فاز نامتعادل عمل می‌کند. در این حالت، سیم نول بار در همان پتانسیل سیم نول ترانسفورماتور بالادست قرار می‌گیرد و امکان برقراری مجدد تقارن بین ولتاژهای خط را فراهم می‌کند. اگر سیستم متعادل باشد، هادی نول هیچ فایده‌ای ندارد.

به طور خلاصه، برق تک فاز به دلیل سادگی و هزینه کمتر برای مصارف مسکونی و تجاری سبک ایده‌آل است.

برعکس، برق سه فاز برای کاربردهای صنعتی و تجاری بزرگ که در آنها راندمان، ظرفیت توان بیشتر و تحویل روان‌تر بسیار مهم است، مناسب می‌باشد.

مزایای برق سه فاز نسبت به تک فاز

برق سه فاز اغلب برای شبکه‌های برق، سیستم‌های الکتریکی صنعتی و حمل و نقل یا برای ماشین‌آلات و تجهیزات یا بارهای بیش از 1000 وات استفاده می‌شود.

راندمان بالا: برق سه فاز توانایی انتقال انرژی با راندمان بالاتر را دارد و در مقایسه با برق تک فاز، اتلاف انرژی را به حداقل می‌رساند.

پایداری: سیستم برق سه فاز جریان پایداری را فراهم می‌کند، وقفه‌ها و لرزش‌ها را به حداقل می‌رساند و به دستگاه‌ها کمک می‌کند تا روان‌تر کار کنند.

صرفه‌جویی در مصرف انرژی: با ساختار ویژه، برق سه فاز به صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های عملیاتی کمک می‌کند.

مناسب برای ظرفیت‌های بالا: برق سه فاز قادر به تأمین نیازهای انرژی تجهیزات با ظرفیت بالا است و به افزایش تولید و راندمان عملیاتی کمک می‌کند.

سیستم‌های جریان انرژی سه فاز کجا استفاده می‌شوند؟

سیستم‌های سه فاز در مقایسه با سیستم‌های تک فاز، راندمان بالاتری ارائه می‌دهند.

این سیستم از سه سیم هادی جداگانه و یک سیم نول تشکیل می‌شود. در جریان برق 400 ولت، هزینه‌ها می‌توانند بیشتر باشند.

کنتورهای سیستم سه فاز در تأسیسات صنعتی، مناطق عمومی و کارخانه‌ها استفاده می‌شوند.

کنتورهای سه فاز برای تأمین بارهای سنگین و الزامات سیستم استفاده می‌شوند. می‌توان از آنها برای نظارت بر خطوط تولید و توزیع انرژی در مناطق صنعتی استفاده کرد.

آیا می‌توان از سیستم سه فاز در خانه‌ها استفاده کرد؟ این سوال کنجکاو برانگیز است. پاسخ این سوال را می‌توان قاطعانه “نه” داد.

دلیلش این است که تمام لوازم خانگی الکترونیکی در ایران به برق 220 ولت یا تک فاز نیاز دارند.

سیستم‌های سه فاز در تابلوهای سیم‌کشی در اماکن عمومی قرار می‌گیرند و از آنجا بر اساس نیاز توزیع می‌شوند.

نتیجه‌گیری

به طور خلاصه، برق سه فاز یک سیستم الکتریکی مهم است و مزایای زیادی نسبت به برق تک فاز دارد.

درک تفاوت‌های بین انواع برق فاز به ما کمک می‌کند تا از برق به طور کارآمدتر و ایمن‌تری استفاده کنیم.

کاربرد برق سه فاز در کاربردهای بزرگ صنعتی و زیرساختی نه تنها راندمان بالایی را به همراه دارد، بلکه به طور قابل توجهی به توسعه پایدار جامعه نیز کمک می‌کند.

مصرف‌کنندگان و پیمانکاران برق باید هنگام انتخاب نوع برق مناسب برای نیازهای خود، به دقت بررسی کنند تا حداکثر ایمنی و کارایی را تضمین کنند.
