سیم های ترموکوپل

سیم های ترموکوپل

انواع سیم های ترموکوپل:

سیم های ترموکوپل اندازه گیری دما رابطه مستقیمی با انواع ترموکوپل، رنج و موارد مصرف این سنسورها دارند.

به عنوان مثال طبق قوانین ترموکوپل می بایست،

برای ترموکوپل نوع K از سیم ترموکوپل نوع k استفاده نمایید.

یعنی نمی توانید ترموکوپل نوع J را به کابل ترموکوپل تیپ k وصل نمایید.

همچنین انواع کابل ترموکوپل قیمت های متفاوتی دارند.

مشخصات سیم های ترموکوپل:

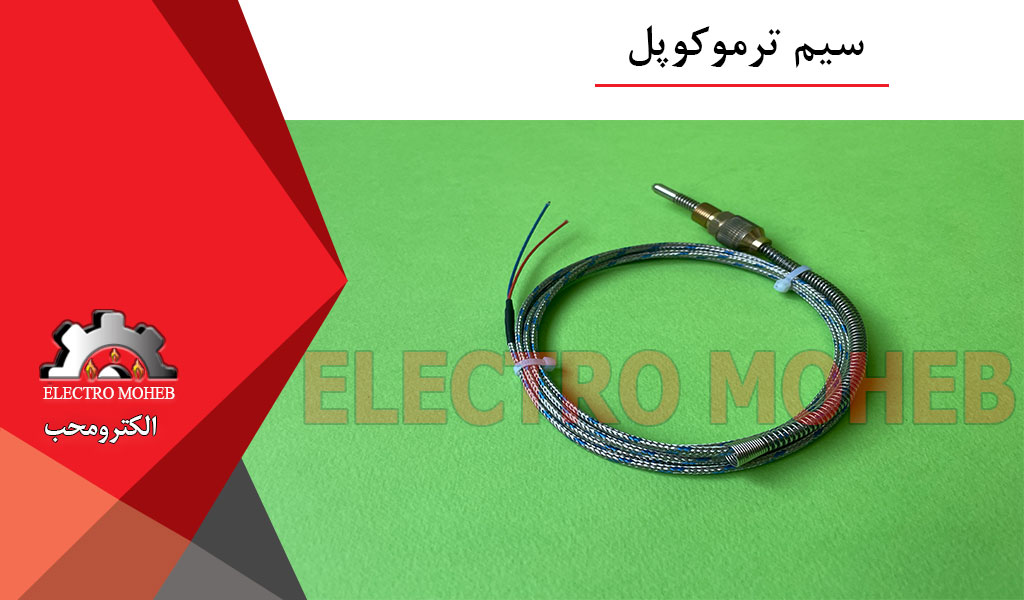

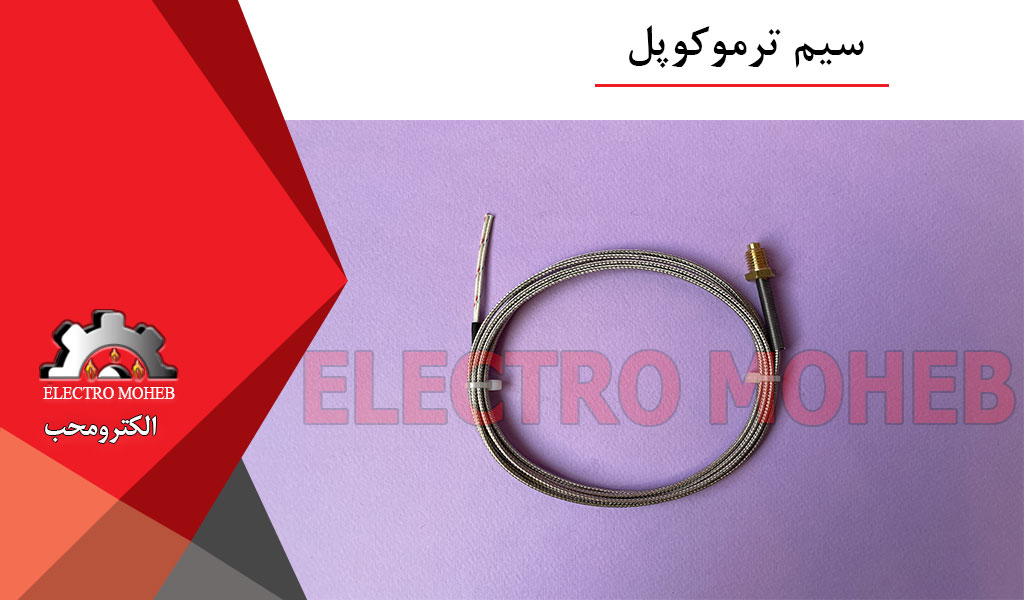

به سیمی گفته می شود که در ساختمان ترموکوپل نقطه ی حساس به دما را به نقطه اتصال سرد متصل می کند. همانطور که می دانید، ترموکوپل یک سنسور دما دارای سیم داخلی متشکل از دو فلز غیر همنام می باشد.

این دو فلز که ترکیباتی از نیکل – کروم (Ni-Cr) و نیکل – آلومل (Ni-Al) می باشند .

در قسمت حسگر دما به هم متصل می شوند.

در صورتی که به نقطه سنجش دما که به آن اتصال گرم نیز می گوییم حرارت اعمال شود.

در این قسمت اختلاف پتانسیل ایجاد می شود. سپس شما می توانید از نقطه ی اتصال سرد به کمک سیم ترموکوپل نسوز، ولتاژ اندازه گیری شده را به سمت ترموستات ، کنترلر دما ، اتاف فرمان و… منتقل نمایید.

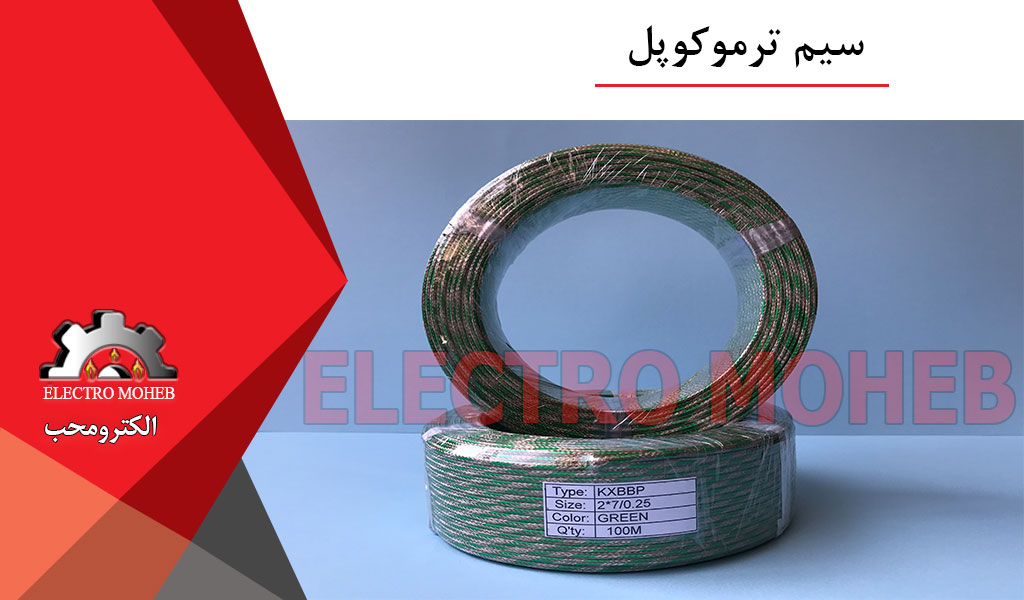

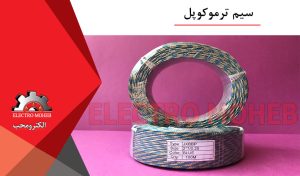

آلیاژی که برای تولید این سیم ها استفاده شده را می توان از رنگ عایق آن ها تشخیص داد.

درباره سیم ها:

زمانی که در یک ترموکوپل یک سیم، محل حساس به حرارت دما را به محل سرد متصل کند.

به آن سیم، سیم ترموکوپل می گویند و انواع مختلفی دارد .

اکثریت امتیاز این سیم ها در محدوده اندازه گیری آنهاست .

معمولاً بین -180 تا +180 درجه سانتی گراد است.

این سیم ها دارای تیپ های متفاوتی برای اندازه گیری می باشد.

مانند تیپ R تیپ S تیپ B که در محدوده -200 تا +1800 درجه سانتی گراد قابل اندازه گیری می باشد.

 تیپ های L و K و J که در محدوده -180 تا +1000 درجه سانتی گراد قابلیت اندازه گیری دارد.

 معمولاً این سیم ها بدون هیچ گونه عایقی و فقط با هادی مورد استفاده قرار می گیرد.

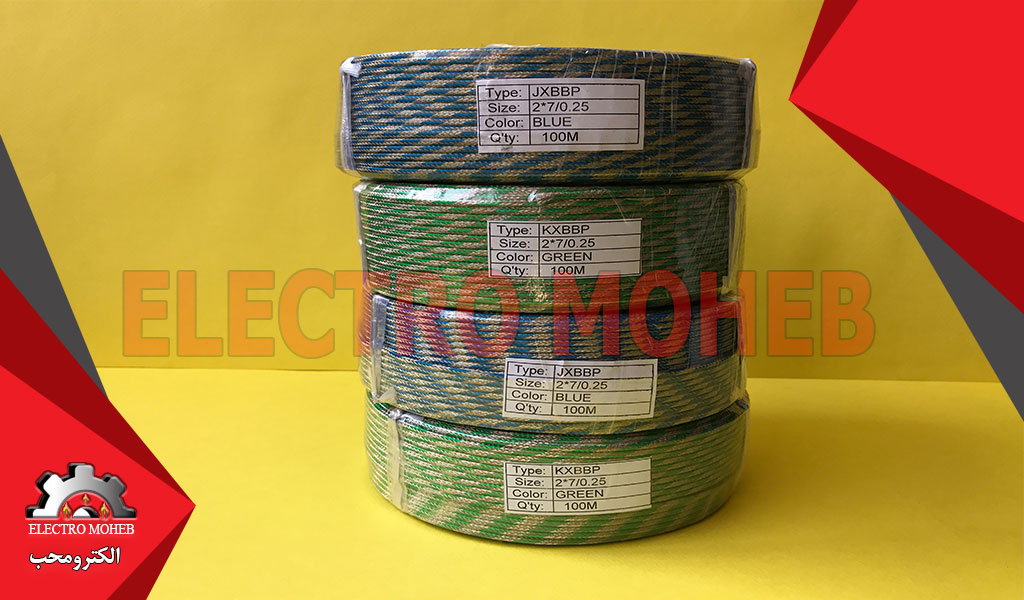

موادی که برای تولید سیم ترموکوپل استفاده می شود را می توان از رنگ عایق آن تشخیص داد.

هادی منفی قرمز رنگ و هادی مثبت قهوه ای رنگ است.

این سیم ها به دو دسته Extension و Compensation تقسیم می شود.

جنس و آلیاژ به کار رفته در Extension از جنس خود ترموکوپل می باشد.

باعث می شود ولتاژگرمایی که خارج می کند با اتصال ترموکوپل برابر باشد.

Compensation یک مقرون به صرفه است که جنس و آلیاژ آن با ترموکوپل یکسان نیست.

اما با محدوده دمایی مشخص خروجی برابر با Extension را می دهد.

انواع سیم ها:

ابزارهای اندازه‌ گیری دما همانند ترموکوپل در سطح بسیار گسترده‌ای در صنعت مورد استفاده قرار می‌گیرند .

 عموماً جهت اتصال مستقیم به تجهیزات اندازه‌گیری دما احتیاج به سیم و کابل رابط مناسب دارند.

تا از افت ولتاژ در مسیر انتقال و ایجاد خطای اندازه‌گیری جلوگیری کند.

اتصالات بين ترموكوپل  کنترل کننده ها یکی از نکات بسیار مهم در راه اندازی یک سیستم اندازه گیری و کنترل دما می باشد.
