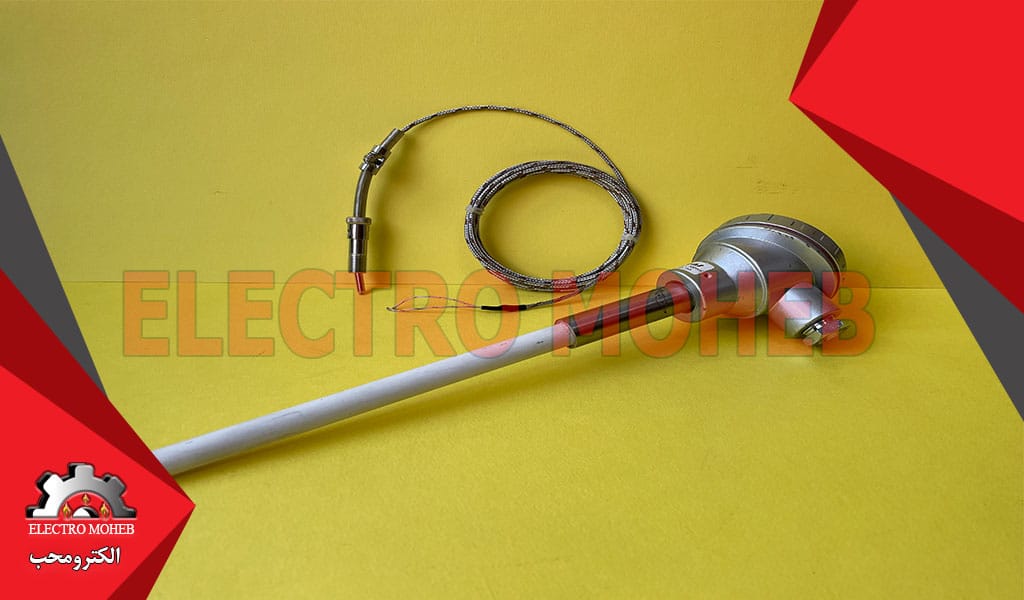

ترموکوپل تیپ E

ترموکوپل تیپ E

ترموكوپل تیپ Eترموکوپل تیپ E

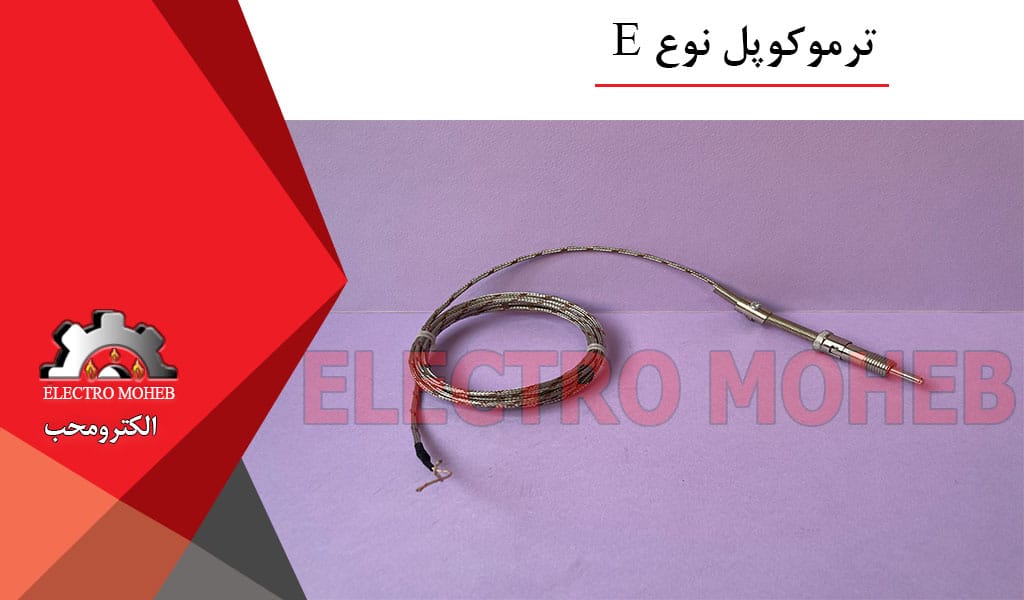

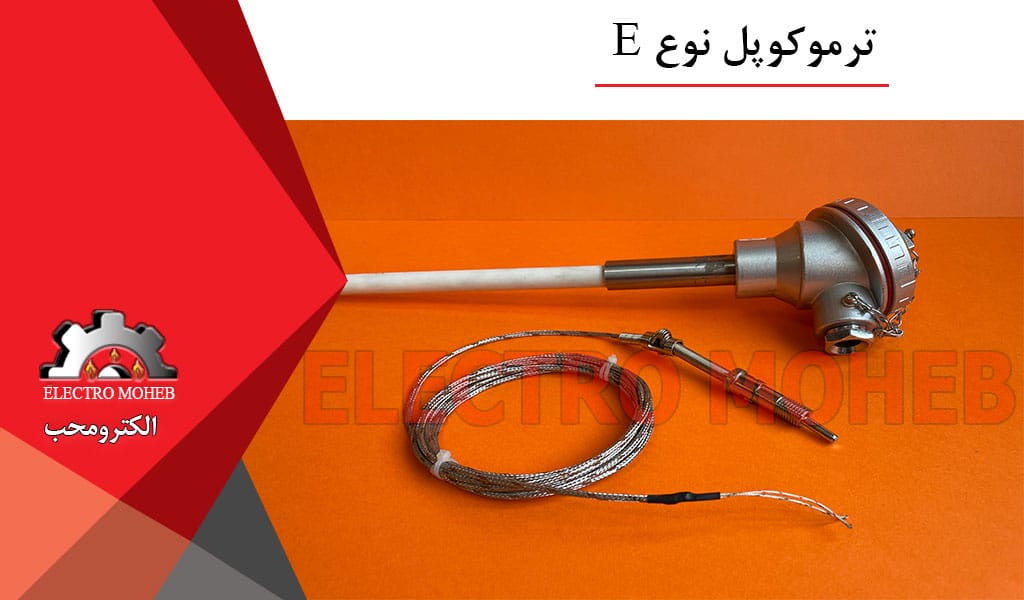

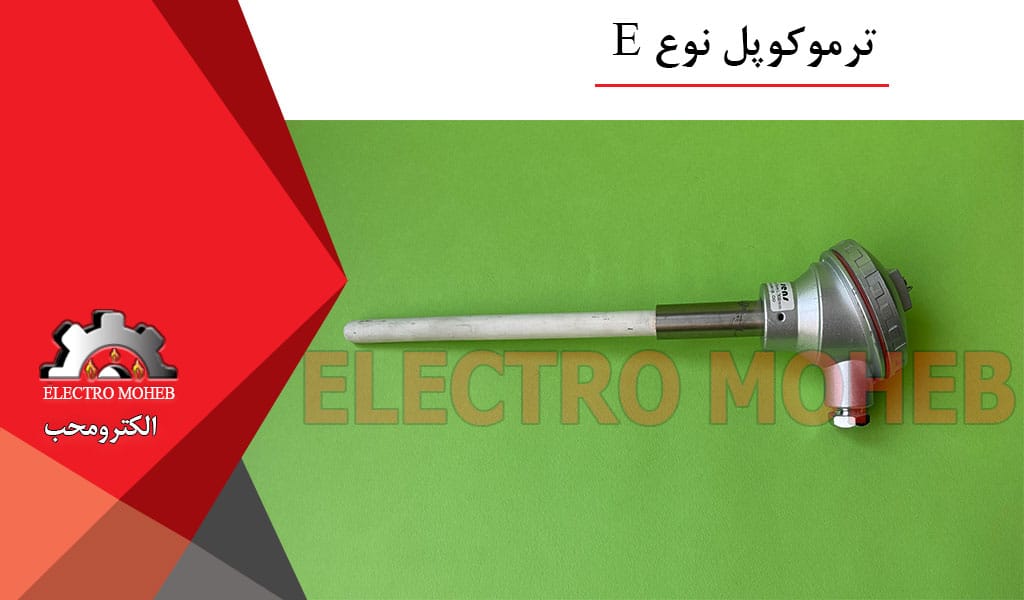

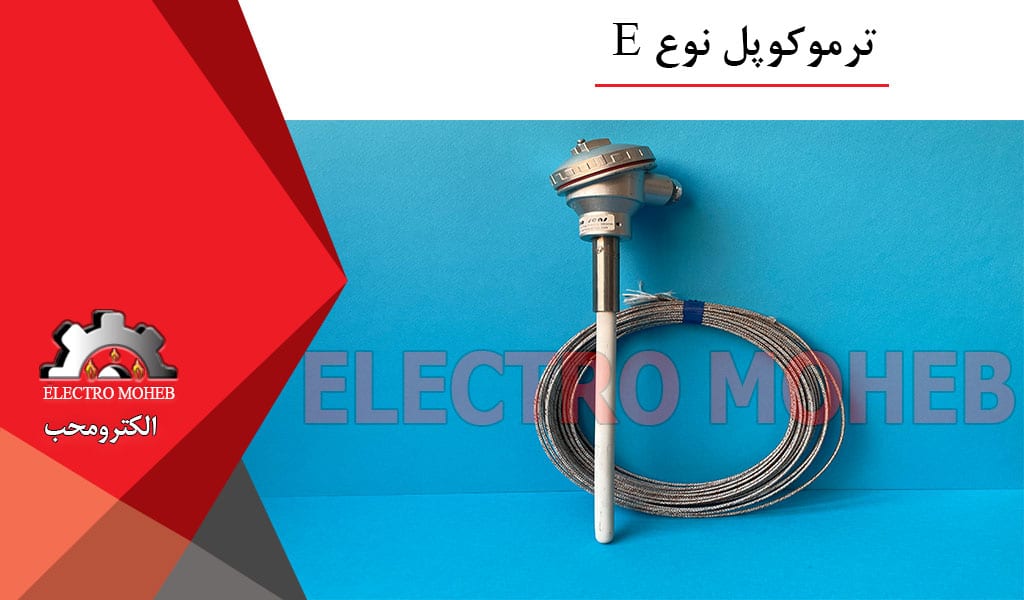

 ترموکوپل تیپ E از دو فلز NI-Cr و یا Cu-Ni معمولا درست می شود .

رنج دمایی این ترموکوپل -۴۰ تا +۹۰۰ سانتیگراد می باشد.

  این نوع ترموکوپل  دارای حساسیت بالا هستند.

کاربرد آن در موقعیت هایی است.

که حسگر آن محافظت نشده است.

ترموکوپل تیپ E به دلیل حساسیت بالا در زمینه هایی

که احتیاج به سیگنال قوی وجود دارد.

کاربرد بیشتری دارد.

این ترموکوپل در برابر تیپ های معمول دیگر پایدارتر است.

مطالبی درباره ترموکوپل تیپ E

 یک سیگنال قوی تر و دقت بیشتری نسبت

به نوع K یا نوع J در محدوده های دمای متوسط ۱۰۰۰F و پایین دارد.

ترموکوپل تیپ E نیز نسبت به نوع K پایدارتر است، که به دقت آن افزوده می شود.

ترموکوپل تیپE محدوده دما:

 ترموکوپل تیپ E ،سیم درجه حرارت، -۴۵۴ تا ۱۶۰۰F (-270 تا ۸۷۰ درجه سانتیگراد)

نوع سیم E WireExtension wire نوع درجه E، ۳۲ تا ۳۹۲F (0 تا ۲۰۰ درجه سانتیگراد)

نوع  Eدقت (هر کدام که بیشتر است):
استاندارد: +/- ۱٫۷C یا +/- ۰٫۵٪
محدودیت های خاص خطا: +/- ۱٫۰C یا ۰٫۴٪

محدوده عملیاتی در اکسیداسیون یا محیط بی هوازی تقریبا -۴۱۸F تا ۱۶۵۲F (-250C تا ۹۰۰C) است.

مطالب تکمیلی

ترموکوپل تیپ E از فلزات Cu-Ni (کنستانتانConstantan ) و Ni-Cr (کرومل) تشکیل می شود.

محدوده اندازه گیری دما بین ۴۰- تا ۹۰۰ درجه سانتی گراد است.

ترموکوپل حساسیت بالایی دارد( ۶۲ µV/°C ).

ترموکوپل  سنسوری برای سنجش حرارت است.

این سنسور از دو سیم فلزی ناهمنام تشکیل شده

که در انتها به هم متصل شده

و به یک ترمومتر ترموکوپل یا دیگر دستگاه هایی که

از ترموکوپل  پشتیبانی می کنند وصل شده اند.

وقتی قسمت اتصالی دو سیم سرد یا گرم شوند

تولید ولتاژ می کنند و از این ولتاژ تولید شده

می توان به دمای کنونی محیط مورد استفاده رسید.

ترموکوپل ها اگر به درستی نصب و راه اندازی شوند می توانند.

در رنج دمایی گسترده ای فعالیت کنند.

این رنج دمایی

(که به صورت حدودی می توان -۲۵۰ تا +۱۸۰۰ را شامل شود)

در کنار موارد دیگری همچون دقت اندازه گیری

و خاصیت های ضد خورندگی، ضد اسیدی، ضد انفجار و …

دلیل اصلی استفاده ترموکوپل در صنایع مختلف است.
